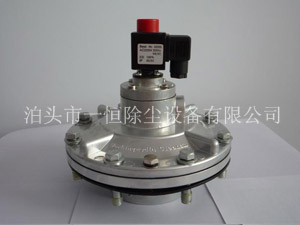

DSF淹沒閥應用在各種脈沖袋式除塵器上多年，技術性能均達到設計要求，運行效果好，性能穩定，維護簡便，使用壽命長。
該閥與貯氣包連接有兩種方式：
A：螺紋連接式
B：插管連接式
|
|
|
|
|
技術指標：
工作壓力：０.３-０.６Ｍｐａ
工作介質：清潔空氣
電壓：ＤＣ２４Ｖ/AC220V
電流：800ma/60ma
使用環境：溫度-10℃-55℃
空氣相對溫度不大過85%
膜片壽命：100萬次或2-3年
|
|
|
|
|
|
A式和B式尺寸表：
型號 |
D（A式） |
D（B式） |
D1 |
D2 |
D3 |
H |
H1 |
H2 |
H3 |
d |
|
DSF-40 |
G1-"-2 |
1"-2 |
120 |
160 |
180 |
24 |
53 |
190 |
81 |
8-φ9 |
|
DSF-50 |
G2"-2 |
1 1/2"-2 |
120 |
160 |
180 |
24 |
53 |
190 |
81 |
8-φ9 |
|
DSF-70 |
G2"-2 |
60 |
147 |
185 |
206 |
25 |
57 |
201 |
192 |
8-φ11 |
|
DSF-80 |
G3"-2 |
75 |
147 |
185 |
206 |
25 |
60 |
204 |
195 |
8-φ11 |
|
DSF-100 |
G4"-2 |
89 |
174 |
218 |
240 |
27 |
56 |
|
214 |
8-φ11 |
脈沖閥與貯氣包鏈接示意圖說明：
脈沖閥與氣包法蘭鏈接由O型密封圈密封。
DSF-40.50型為145×5.70型密封圈（GB1235-76）
DSF70.80型為165×57.0型密封圈（GB1235-76）
DSF-100型為190×5.70型密封圈（GB1235-76）
|
| |
